Unified Modeling Language (UML) adalah notasi yang lengkap untuk membuat visualisasi model suatu sistem. Sistem berisi informasi dan fungsi, tetapi secara normal digunakan untuk memodelkan sistem komputer. Di dalam pemodelan obyek guna menyajikan sistem yang berorientasi pada objek pada orang lain, akan sangat sulit dilakukan jika pemodelan tersebut dilakukan dalam bentuk kode bahasa pemrograman. Kesulitan yang muncul adalah timbulnya ketidak jelasan dan salah interpretasi di dalam pembacaan kode pemrograman untuk pemodelan objek tersebut.
Dimulai tahun 1994, Booch, Runbaugh dan Jacobson merupakan tiga tokoh yang metodelogi-nya paling banyak dipakai mempelopori organisasi yang bertujuan menyatukan metodelogi-metodelogi berorientasi objek, organisasi tersebut dinamakan OMG (Object Modelling Group). Pada tahun 1995 OMG merealisasi draf pertama dari UML (versi 0.8) dan pada tahun 1997 UML versi 1.1 muncul dan sekarang versi terbaru dari UML adalah versi 2.0. Pada tahun 1997 Booch, Runbaugh dan Jacobson menyusun tiga buku tentang UML. Sejak saat itulah UML telah menjelma menjadi standar bahasa pemodelan untuk aplikasi berorientasi objek.
Notasi Dasar UML
Actor
Actor adalah segala sesuatu yang berinteraksi langsung dengan sistem aplikasi komputer, seperti orang, benda atau lainnya. Tugas actor adalah memberikan informasi kepada sistem dan dapat memerintahkan sistem agar melakukan sesuatu tugas.
Class
Notasi utama dan yang paling mendasar pada diagram UML adalah notasi untuk mempresentasikan suatu class beserta dengan atribut dan operasinya. Class adalah pembentuk utama dari sistem berorientasi objek. Gambar 2 menunjukkan notasi dari class UML.
Notasi class pada uml
Use Case
Use case adalah deskripsi fungsi dari sebuah sistem dari perspektif pengguna. Use case bekerja dengan cara mendeskripsikan tipikal interaksi antara user (pengguna) sebuah sistem dengan sistemnya sendiri melalui sebuah cerita bagaimana sebuah sistem dipakai. Urutan langkah-langkah yang menerangkan antara pengguna dan sistem disebut scenario. Notasi use case dapat di perlihatkan pada gambar dibawah berikut ini.
Notasi use case pada UML
Diagram UML
UML merupakan sintak umum untuk membuat model logika dari suatu sistem dan digunakan untuk menggambarkan sistem agar dapat dipahami selama fase analisis dan desain. UML biasanya disajikan dalam bentuk diagram/gambar yang meliputi class beserta atribut dan operasinya, serta hubungan antar class yang meliputi inheritance, association dan komposisi. UML tediri dari banyak diagram, secara garis besar diagram yang terdapat pada UML dapat diperlihatkan pada gambar dibawah ini :

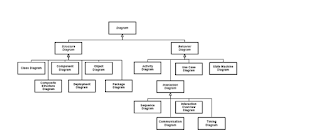

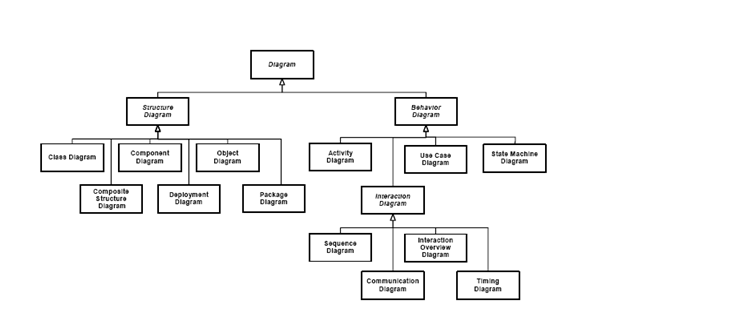

Diagram-diagram pada UML versi 2
Use Case Diagram
Use case diagram menggambarkan fungsionalitas yang diharapkan dari sebuah sistem, yang ditekankan adalah “apa” yang diperbuat sistem, dan bukan “bagaimana”. Sebuah use case mempresentasikan sebuah interaksi antara actor dengan sistem. Use case menggambarkan kata kerja seperti Login ke sistem, maintenance user dan sebagainya. Model use case seperti pada Gambar 5 dan contoh use case diagram ditunjukkan pada Gambar di bawah.
Use case model
Class Diagram
Class adalah sebuah spesifikasi yang jika di-instansiasi akan menghasilkan sebuah objek dan merupakan inti dari pengembangan berorientasi objek. Class menggambarkan keadaan (attribute/property) suatu sistem, sekaligus menawarkan layanan untuk memanipulasi keadaan tersebut (metode/fungsi). Class diagram menggambarkan struktur dan deskripsi class, packed dan objek beserta hubungan satu sama lain seperti containment, pewarisan, asosiasi dan lainnya. Lihat Gambar dibawah adalah contoh class diagram.

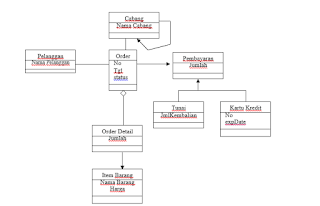

class diagram penjualan VCD
Activity Diagram
Activity diagram menggambarkan berbagai alir aktifitas dalam sebuah sistem yang sedang dirancang, bagaimana masing-masing alir berawal, decision yang mungkin terjadi dan bagaimana mereka berakhir. Activity diagram juga dapat menggambarkan proses paralel yang mungkin terjadi pada beberapa eksekusi. Activity diagram tidak menggambarkan sifat internal dari sebuah sistem dan interaksi antara beberapa sub sistem secara eksak, tetapi lebih menggambarkan proses-proses dan jalur-jalur aktivitas dari level atas secara umum. Pada UML 2.X aktivitas tidak lagi disebut sebagai activity, akan tetapi cukup disebut dengan action saja. Activity adalah struktur yang lebih tinggi yang terdiri atas action-action yang berurutan. Oleh karenanya activity diagram menunjukkan action-action yang membangun sebuah aktivitas. Berikut adalah simbol-simbol yang digunakan pada activity diagram.
Tabel Simbol Activity Diagram
Contoh activity diagram penjualan VCD
Sequence Diagram
Sequence diagram menggambarkan interaksi antar objek di dalam dan di sekitar sistem (termasuk pengguna, display dan sebagainya) berupa message yang digambarkan terhadap waktu. Sequence diagram terdiri atas waktu dan obyek-obyek yang terkait. Sequence diagram biasa digunakan untuk menggambarkan skenario atau rangkaian langkah-langkah yang dilakukan sebagai respons dari sebuah event untuk menghasilkan output tertentu, proses dan perubahan apa saja yang terjadi secara internal dan output apa yang dihasilkan.Gambar dibawah menunjukkan esensi simbol dari sequence diagram dan simbol kerjanya secara bersama-sama.
Simbol-simbol yang ada pada sequence diagram
